  名称/型号:   闭环霍尔电流传感器CHB-50SF、100SF、200SF、300SF(CHB-50TF~ 300TF)
  额定输入参数:   50A、100A、200A、300A 直流、交流及脉冲电流
  下载:   说明文件下载

宇波模块/SENSOR MODULE     CHB-50SF… 300SF  ( CHB-50TF… 300TF )

闭环霍尔电流传感器,采用霍尔磁补偿原理制造,用于测量50A~300A直流、交流及脉冲电流,

原边输入电流IN与副边输出电流IM电气隔离,并真实的跟随输入电流线性变化。

闭环霍尔电流传感器/Closed-loop Hall Current Sensor:

型号

额定电流

输出电流

精度

电源电压

窗口尺寸

INA

IMmA

X%

VcV

mm

CHB-50SF

50

50

±1.0%

±12~18

φ20

CHB-100SF

100

100

±1.0%

CHB-200SF

200

100

±0.8%

CHB-300SF

300

150

±0.8%

CHB-50TF

50

50

±1.0%

±12~18

母排

CHB-100TF

100

100

±1.0%

CHB-200TF

200

100

±0.8%

CHB-300TF

300

150

±0.8%

参数/Specifications

制造原理

霍尔磁补偿原理

额定电流

50~300ADCAC、脉冲电流)

输出电流变比

1100050A~100A);12000200A~300A 副边输出电流波形与原边被测电流波形相同

测量频率

DC~100KHz

响应时间

<1μS

线性度

<0.1%

电源电压

±12~18V±5%

电源耗电

10mA+IM(输出电流)

绝缘电压

在原边与副边电路之间:3KV有效值/50Hz/1分钟

工作温度

 -25~+85

安装方式

螺钉固定安装

应用领域

各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。

行业

工业

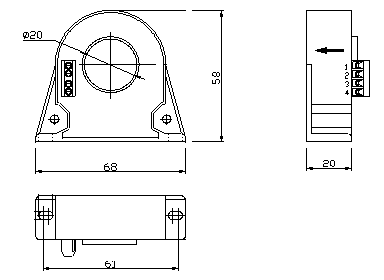

外形尺寸/Dimensionsmm):

>>
