  名称/型号:   交流电压变送器CHY-*VT
  额定输入参数:   AC 500V~3000V 交流电压
  下载:   说明文件下载

宇波模块/SENSOR MODULE   CHY-*VT

交流电压变送器:采用电磁隔离技术制造,用于测量500V…3000VAC交流电压,输出直流标准信号,

原边输入电压VN与副边输出信号IM / VM电气隔离。

交流电压变送器/AC voltage transducer:

型号

额定电压

输出信号

精度

电源电压

连接方式

VNV

IM / VM

X%

VcV

In/out

CHY-500VT/#

500

A0A1V0

±0.5%

+24

端子

CHY-1000VT/#

1000

见表1

CHY-2000VT/#

2000

CHY-3000VT/#

3000

型号命名:例如CHY-500VT/V0  输入电0…500V、输出直流标准电压信号0…5V

1#

A0

A1

V0

输出信号

0…20mA

4…20mA

0…5V

DC

参数/Specifications

制造原理

电磁隔离原理

额定电压

500V…3000VAC

输出信号

A0A1V0直流标准信号见表1

测量频率

50Hz/400Hz

反应时间

< 0.35S

线性度

< 0.5%

电源电压

+24V±5%

电源耗电

30mA

绝缘电压

在原边与副边电路之间:10KV有效值/50Hz/1分钟

工作温度

-25~+85

安装方式

螺钉固定

应用领域

各种电源、工业自动化控制、电气传动、电机伺服系统、电力系统、铁路信号系统等工业领域。

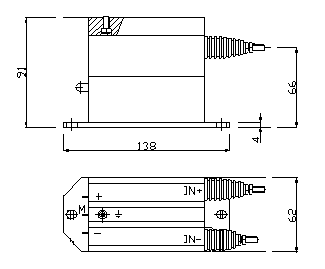

外形尺寸/Dimensionsmm):
